一、用途
PLM-3200偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器, 可供廣大用戶進行透射單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、醫療等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
二、特點
1. 采用無限遠光學系統。
2. 配置無窮遠無應力平場物鏡。
3. 廣角平場目鏡：視場直徑Ф22mm。
4. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
5. 可拆卸式起偏裝置， 可360°偏振方向旋轉，有0、90、180、270四個檔位，置于孔徑光欄下方。
6. 推進式檢偏裝置，可360°偏振方向旋轉，可方便移出光路。
7. 旋轉式載物臺，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置。
8. 寬電壓電源(85-265V 50/60Hz). 6V30W鹵素?zé)粽彰?，亮度可調。
9. 三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合低照度顯微圖像拍攝。
三、技術規格
1、標準配置：
| 型號 | PLM-3200 | |||
| 目鏡 | 大視野 WF10X(Φ22mm) | |||
| 分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 | ||||
| 物鏡 | 無應力平場消色差物鏡 | |||
| PL 4X/0.10 工作距離：19.8 mm | ||||
| PL 10X/0.25 工作距離：5.0 mm | ||||
| PL 40X/0.65（彈簧） 工作距離：0.66 mm | ||||
| PL 60X/0.80（彈簧） 工作距離：0.45 mm | ||||

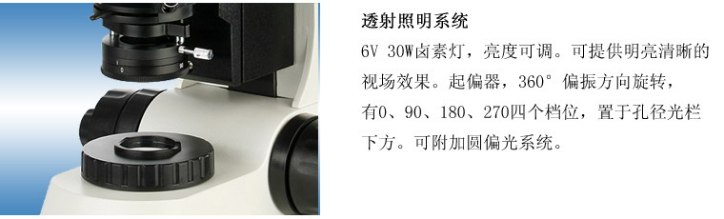

| 透射照明系統 | 6V30W鹵素?zé)?，亮度可調 | |||
| 可360°旋轉，有0,90,180,270四個讀數 | ||||
| 阿貝聚光鏡數值孔徑為1.25，帶可變光欄 | ||||

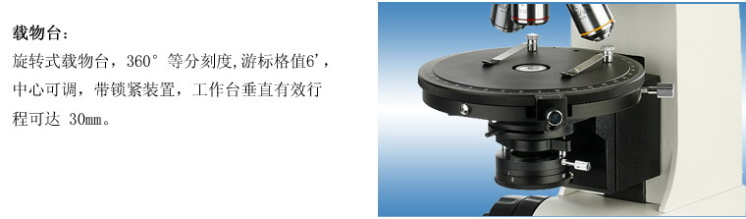

| 載物臺 | 旋轉式載物臺,直徑Φ150mm，360°等分刻度, 游標格值6'，中心可調，帶鎖緊裝置 | |||
| 轉換器 | 四孔(轉換器中心可調) | |||
| 中間接筒 | 內置檢偏器, 可自由切換正常觀察與偏光觀察, 可90°旋轉，游標格值12' | |||
| 推入式勃氏鏡，中心可調 | ||||
| 補償器 | λ ,λ/4與石英鍥補償器 | |||

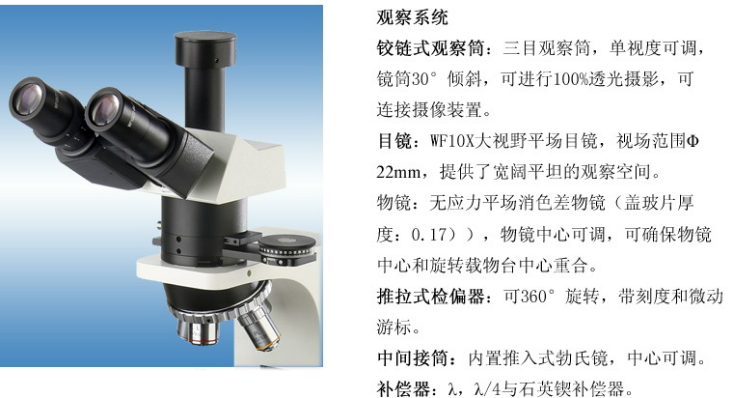

| 目鏡筒 | 三目鏡傾斜30?, 可進行100%透光攝影 | |||
| 調焦機構 | 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm. | |||
2、選配件：
| 名稱 | 類別/技術參數 |
| 無限遠物鏡 | 無應力平場消色差物鏡 |
| PL 20X/0.40 工作距離：8.8mm | |
| PL 60X/0.85(彈簧) 工作距離：0.46mm | |
| 轉換器 | 五孔 (外向式滾珠內定位) |
| 移動尺 | 移動范圍:30mmX25mm |
| CCD接頭 | 0.5X |
| 數碼攝像頭 | USB輸出：≥300像素 |
