一、用途

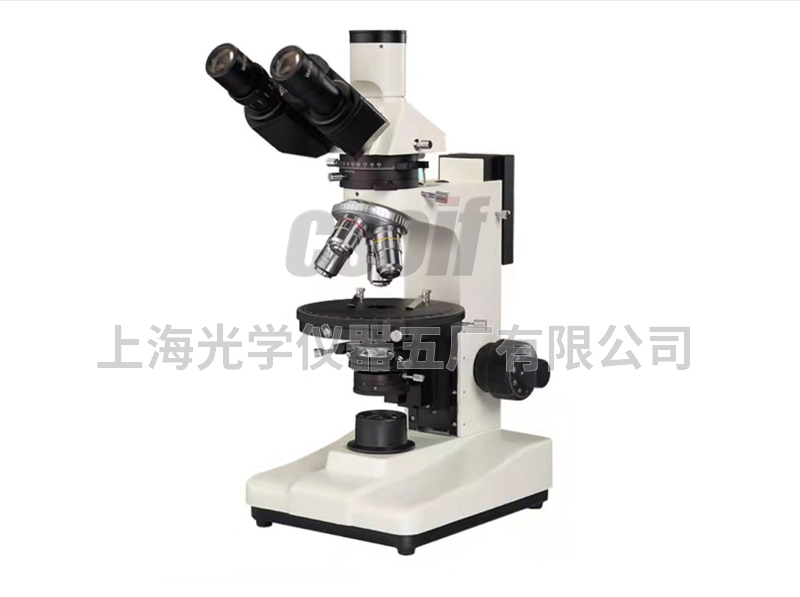

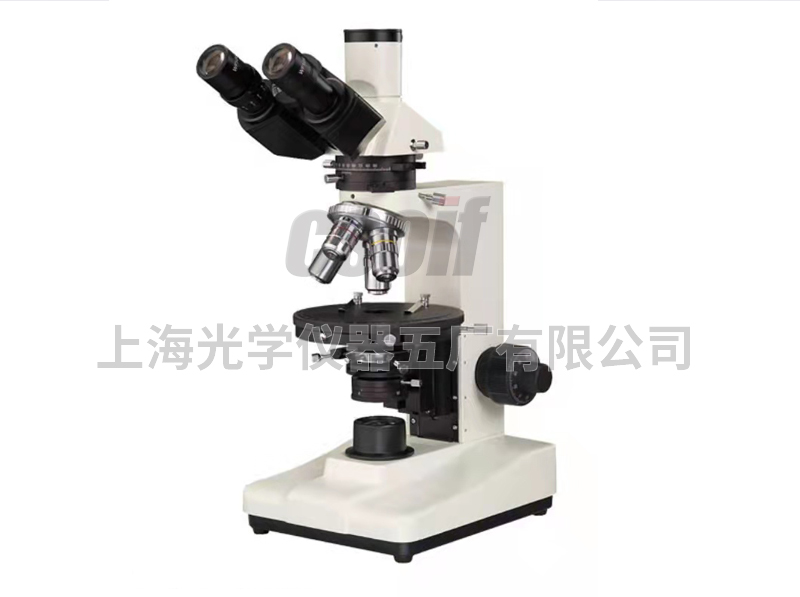

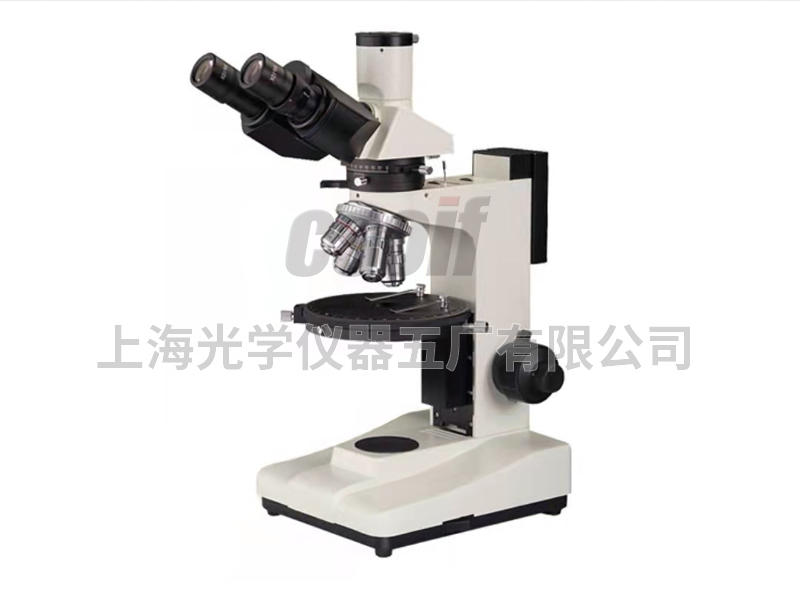

PLM-1500/PLM-1503/PLM-1530偏光顯微鏡主要用于鑒別具有雙折射特性的物質，是藥理學、地質學和機械、冶金等部門用來研究結晶、礦物、巖石和金相組織的重要工具。產品配置無應力平場消色差物鏡與大視野目鏡，高精度偏光載物臺，優良的偏振觀察附件等?？稍谕干淦?、反射偏光與透/反射偏光狀態下獲得良好的顯微圖像，儀器機械性能優良，觀察舒適，操作方便，是廠礦企業、科研院所進行檢測、研究與教學的理想儀器。
二、特點
1. 可選透射照明，落射照明或者透反射照明。

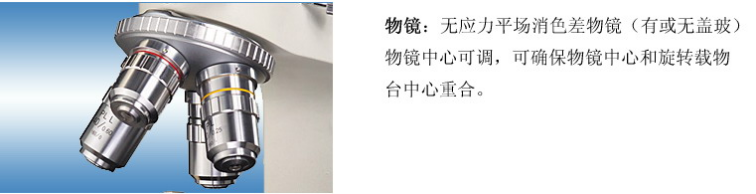

2. 配置無應力平場物鏡(中心可調)與大視野目鏡。
3. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值: 2μm。

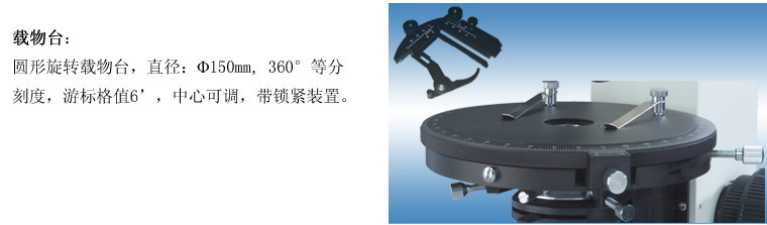

4. 旋轉式載物臺，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置，工作臺 垂直有效行程可達 30mm。
5. 6V20W鹵素燈照明，亮度可調。
三、技術規格
1、標準配置：
| 型號 | PLM-1500 (透射照明) | PLM-1530 (透反射照明) | PLM-1503 (反射照明) | ||||
| 目鏡 | 大視野 WF10X (Φ18mm) | ||||||
| 分劃目鏡 10X (Φ18mm) 0.10mm/div | |||||||
| 物鏡 (中心可調) | 無應力平場消色差物鏡(蓋玻片:0.17mm) PL 4X/0.10 | 無應力平場消色差物鏡(無蓋玻片) PL 5X/0.12 | |||||
| 無應力平場消色差物鏡(蓋玻片:0.17mm)PL 10X/0.25 | 無應力平場消色差物鏡(無蓋玻片)PL L 10X/0.25 | ||||||
| 無應力平場消色差物鏡(蓋玻片:0.17mm)PL 40X/0.65 (彈簧) | 無應力平場消色差物鏡(無蓋玻片)PL L40X/0.60 (彈簧) | ||||||
| 無應力平場消色差物鏡(蓋玻片:0.17mm)PL 60X/0.85 (彈簧) | 無應力平場消色差物鏡(無蓋玻片)PL L 60X/0.75 (彈簧) | ||||||

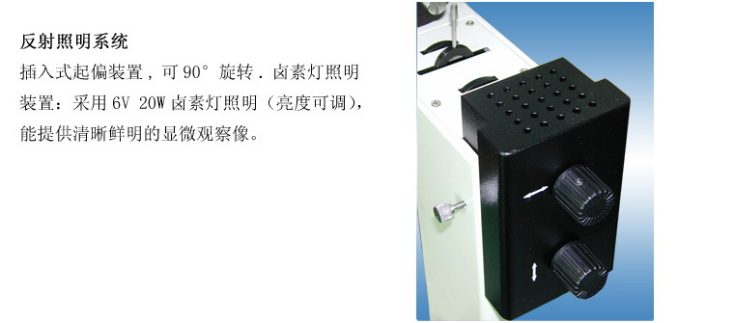

| 反射照明 | 起偏器 | 可旋轉 | |||||
| 光源 | 6V 20W 鹵素燈,亮度可調 | ||||||

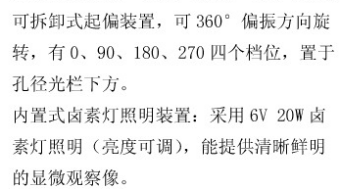

| 透射照明 | 起偏器 | 可360°旋轉，有0、90、180、270四個讀數 | |||||

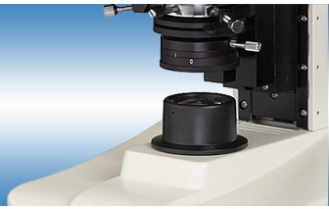

| 集光器 | 鹵素燈照明適用 | ||||||
| 光源 | 6V 20W 鹵素燈,亮度可調 | ||||||
阿貝聚光鏡 | N.A. 1.25 可上下升降 | ||||||

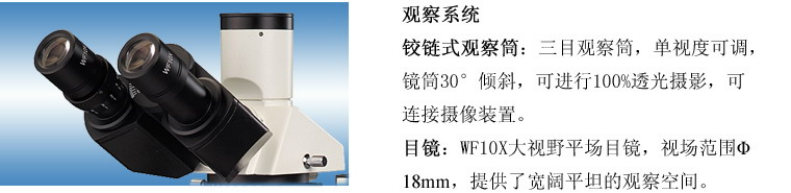

| 目鏡筒 | 三目鏡,傾斜30?,可進行100%透光攝影 | ||||||

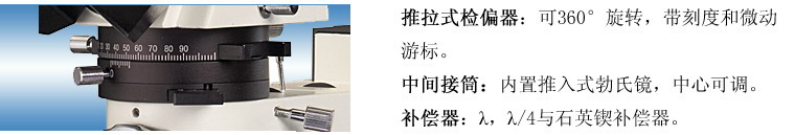

| 中間接筒 | 內置檢偏器, 可自由切換正常觀察與偏光觀察,90°旋轉，帶刻度,游標格值12' | ||||||
| 推入式勃氏鏡，中心可調 | |||||||
| λ補償器 | |||||||
| λ/4 補償器 | |||||||
| 石英鍥補償器 | |||||||
| 轉換器 | 四孔(外向式滾珠內定位) | ||||||
| 調焦機構 | 粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 | ||||||
| 載物臺 | 旋轉式載物臺,直徑：Φ150mm，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置 | ||||||
2、選配件：
| 名稱 | 類別/技術參數 | ||||
| 目鏡 | 大視野 WF16X(Φ11mm) | ||||
| 物鏡 (中心可調) | 無應力平場消色差物鏡(蓋玻片:0.17mm) PL 20X/0.40 | ||||
| 無應力平場消色差物鏡(蓋玻片:0.17mm) PL 100X/1.25 (油,彈簧) | |||||
| 無應力平場消色差物鏡(無蓋玻片) PL L 20X/0.40 | |||||
| 無應力平場消色差物鏡(無蓋玻片) PL L 50X/0.70 | |||||
| 無應力平場消色差物鏡(無蓋玻片) PL L 80X/0.80 | |||||
| 無應力平場消色差物鏡(干式) (無蓋玻片) PL L 100X/0.85 (彈簧) | |||||
| 轉換器 | 四孔(外向式滾珠內定位),可調節物鏡中心 | ||||
| 移動尺 | 移動范圍:30mmX25mm | ||||
| CDD接頭 | 0.5X | ||||

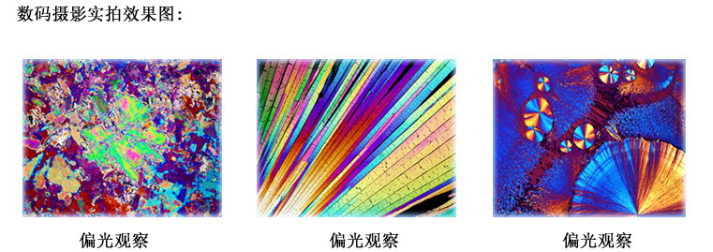

| 數碼攝像頭 | USB輸出：≥300萬像素 | ||||
