一、用途

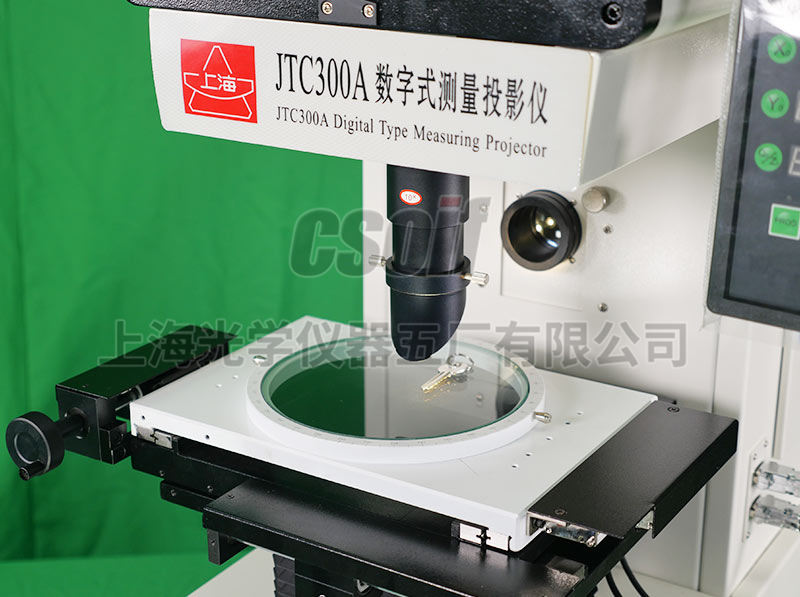

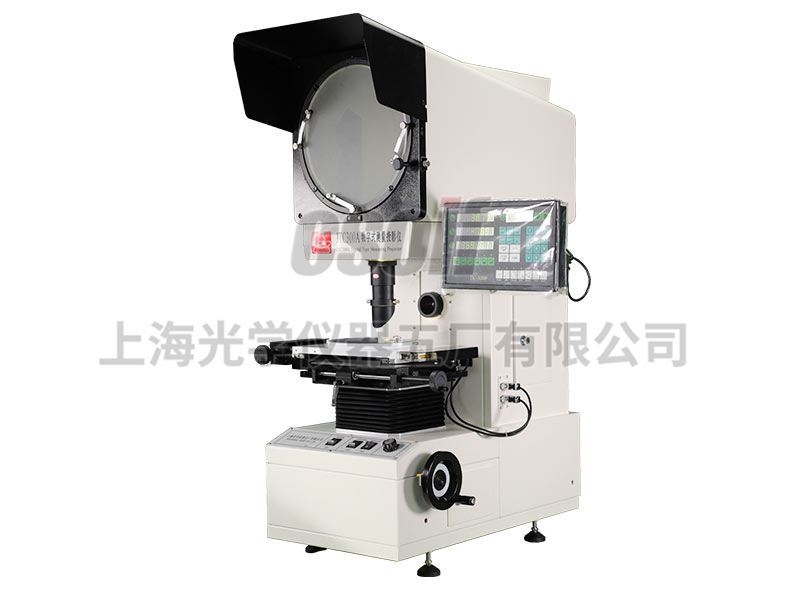

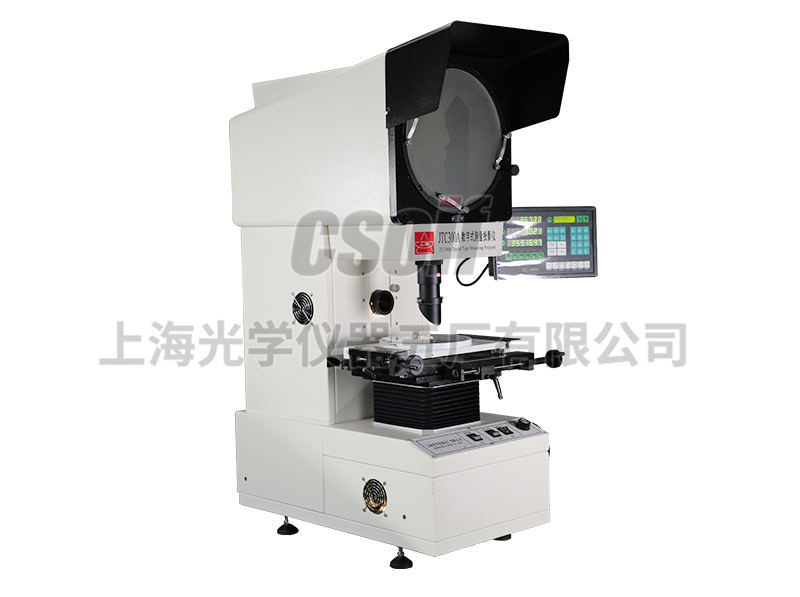

數字式測量投影儀是光、機、電一體化的精密高效測量儀器，分反像與正像兩種，廣泛用干機械、儀表、電子、輕工等行業，院校、研究所以及計量檢 定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。

二、特點
儀器光學系統品質優良，物鏡成像清晰，放大倍倍率準確，在透射光照明下，輪廓測量誤差小于0.08%；測量示值誤差可達(3+L／75)μm，L為被測量長度(單位：mm)

三、參數

儀器型號			JTC300A(JTC300B)-1505				JTC300A(JTC300B)-2010
工作臺	金屬臺尺寸		320×220				355×200
	玻璃臺尺寸		φ190				260×150
	X座標行程		150				200
	Y座標行程		50				100
	儀器測量精度		4+L／50				4+L／50
	X，Y座標數顯解析度：0.001
投影屏	尺寸：φ312，使用范圍>φ300（刻有米字線）
	投影旋轉范圍：0~360°
	旋轉角度數顯解析度：1′或0.01°
	放大倍數	10×(必備)			20×(選購)	50×(選購)		100×(選購) (僅JTC300A可選)
	物方視場	φ30mm			φ15mm	φ6mm		φ3mm
	物方工作距	85.17mm			81.94mm	16.99mm		16.39mm
	反射方式	外反射			外反射	內反射		內反射
	調焦行程	70mm
數據處理系統	3000型多功能數據處理系統

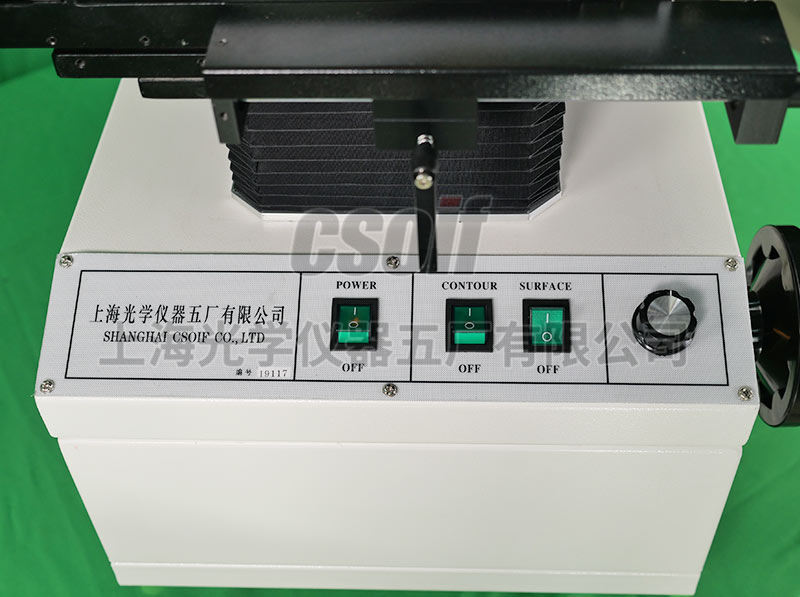

儀器照明	透射與反射照明光源均為24V，150W鹵鎢燈
儀器電源	220V（AC），50/60HZ，總功率350W
冷卻方式	強制風冷（3只軸流風扇）
外形尺寸	長×寬×高			720×390×100			720×390×1100
儀器重量	單位：kg			175			175
