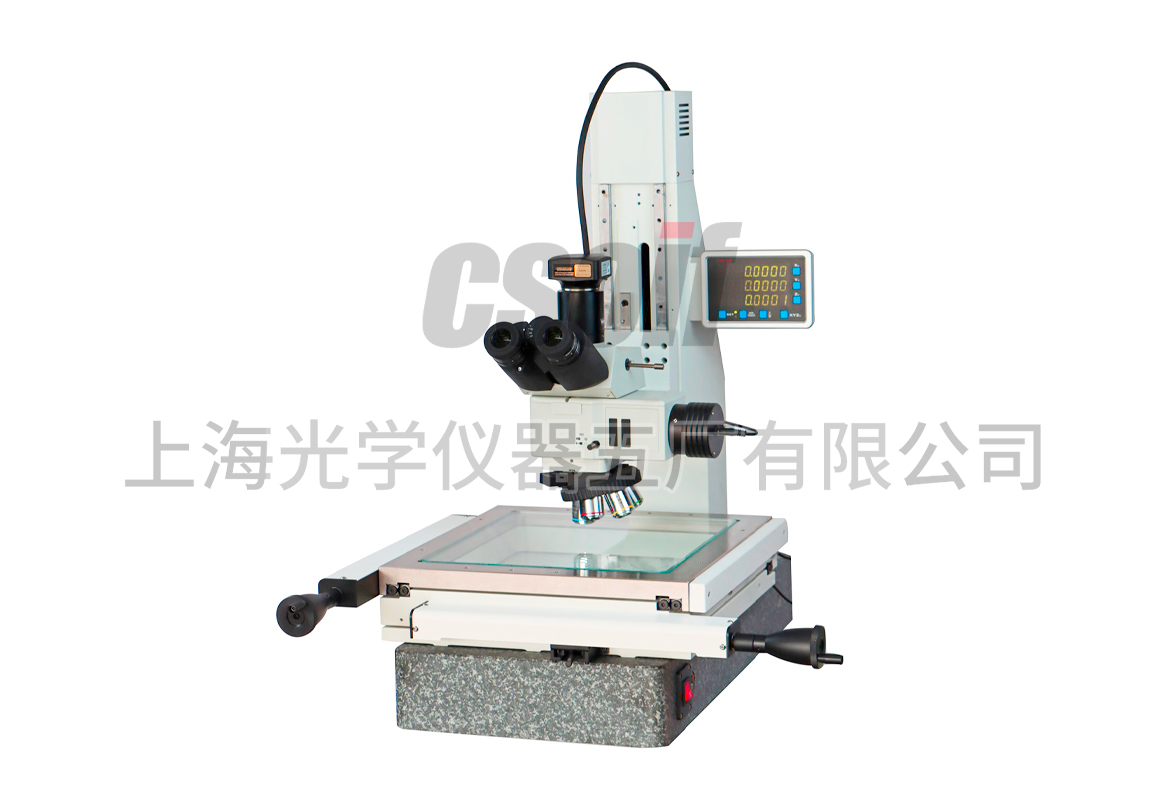

本司新推廣出的Z軸電動手脈金相測量顯微鏡，使用專業訂制的高精度細分脈沖金相測量電機，通過設置多種脈沖細分量和機構上的準確調校，可以實現快中慢三檔調速來控制Z軸光學鏡頭上下移動配置。
一、技術參數
| 主體規格/型號 | IV-7200OB | IV-7300OB |
| X坐標行程 | 200 | 300 |
| Y坐標行程 | 200 | 300 |
| Z坐標行程 | 200 | 200 |
| 基座材質 | 花崗巖+精密鑄鋁 | 花崗巖+精密鑄鋁 |
| 移動平臺 | 三層金屬精密平臺 | 三層金屬精密平臺 |
| X、Y坐標測量示值誤差 | ≤（2.5+0.02L）μm | ≤（2.5+0.02L）μm |
| X、Y、Z數顯分辨率 | 0.0005 | 0.0005 |
| 透射照明光源 | 平行光LED冷光源 | 平行光LED冷光源 |
| 反射照明光源 | 可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽； 可根據客戶產品不同而選擇DIC微分干涉功能、明暗場及電動鼻輪等配置。 | 可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽； 可根據客戶產品不同而選擇DIC微分干涉功能、明暗場及電動鼻輪等配置。 |
二、目視系統
物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X無限遠長工作距離明場金相物鏡
目鏡放大倍數：10X( 單、雙目同)
總放大倍數： 50X-500X（包括畸變?cè)趦?nèi)的）
物鏡放大倍數誤差：放大率誤差≤0.08%
三、影像系統
攝像機接口：C型接口，可調焦
CCD：630萬高清數字相機（自帶軟件可顯示影像視窗及二維尺寸量測）
綜合影像最大放大倍數：1000X以上
