一、用途

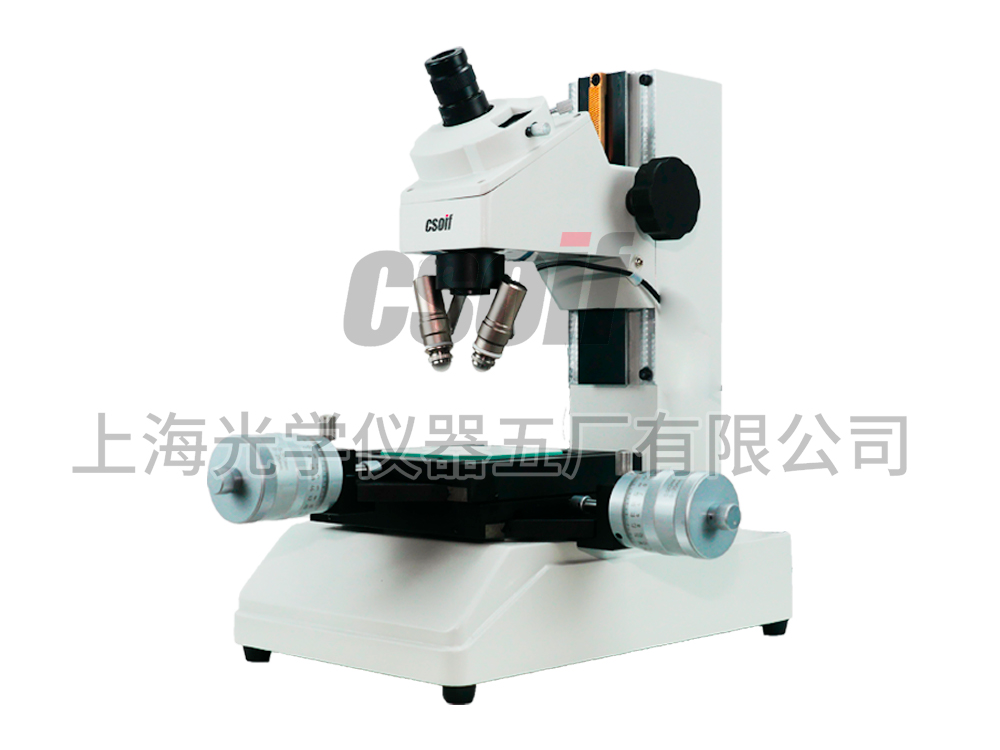

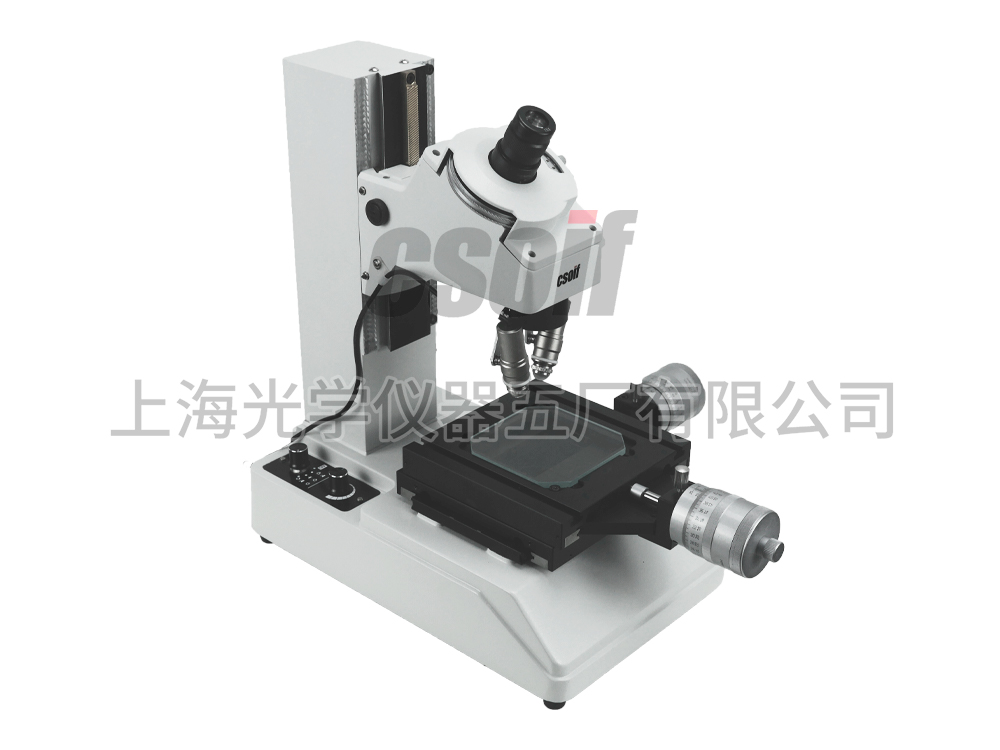

小型工具顯微鏡由物鏡、目鏡、XY坐標工作臺、角度盤、反射照明器、透射照明器、電源等組成，布局緊湊、使用方便。在工廠或計量室等部門可用于進行工具或機械零件的長度測量和角度測量。

二、技術參數

1. 顯微鏡放大率：30×（目鏡15×、物鏡2×）

2. 測量范圍：

縱向行程 0—50mm

橫向行程 0—50mm

角度測量范圍  0—360°

3. 分劃值：

測微鼓的分劃值  0.002mm

度盤的分劃值    1°

游標的分劃值    6′

4. 載物臺面尺寸：152×l52mm

5. 載物玻璃有效尺寸： 96mm×96mm

6. 最大載重量(玻璃上面)： 5kg

7. 讀數裝置測微頭移動量： 25mm

8. 聚焦：工件最大高度：110mm

9. 聚焦方式：手動（粗動）

10. 照明裝置：透射照明裝置帶綠色濾光片，無級調節亮度 反射照明裝置單燈傾斜反射照明

11. 電源輸入：220V或 110V

三、儀器成套性

1.小型工具顯微鏡主機    1臺

2.內六角扳手            1把

3.2#鐘表螺絲刀          1把

4.燈泡24V  0.11A       2只

5.保險絲250V0.5A       1只

6.燈泡專用具            1只

7.工作臺玻璃            1塊

8.量塊（25mm）         2塊
