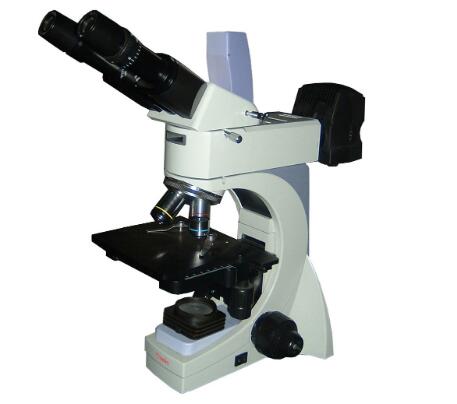

金相顯微鏡調焦機構主要由粗動調焦和微動調焦兩局部組成。其中粗動調焦機構是在顯微操作時作快速調焦用的。而微動調焦機構,是作進一步伐化用的。在運用過程中, -般先粗動調焦, 然后再微動調焦,總之為了到達讓您稱心的成像效果，二者需互相配合。
1、金相顯微鏡粗動調焦構造。粗動調焦機構普通采用齒輪與齒條的嚙合運動方式,用燕尼9執作精細導內。船尼導軌各零件按構造及質量請求,選用組織穩定而耐磨性較強的合金資料,并經過精細加工而成。當轉動粗入手掄時 ,全相試樣外表對光學系統發作相對運動,被調系統作平德而的直線運動。挪動時效尾與燕尾榴配合平穩,沒合松動或過緊的現象。而齒輪與齒條的齒合精度由調整齒條與齒輪的中心距保證。

2、金相顯微鏡微動調焦構造。微動機構有杠桿式,齒輪式,行星輪式等構造方式,中以齒輪式粗、微動同軸構造運用得比擬普通。金相顯微鏡對微動機構有嚴厲的請求在微動調用范圍內。
