一、 產品概述

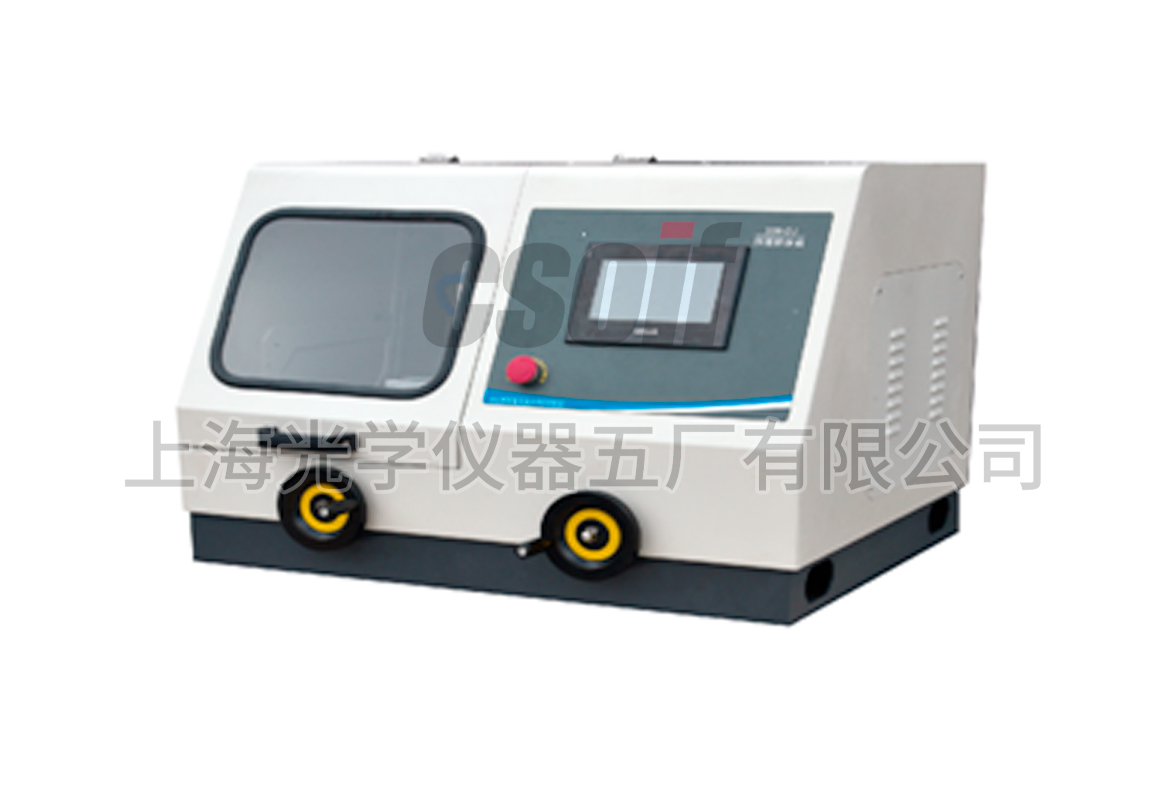

Q-100B切割機是由機身、電控箱、切割室、電機冷卻系統、切割砂輪片等部件組成。本切割機不但可以切割直徑為100mm以內的圓形工件，還可以切割高100mm，深200mm以內的長方形試樣。該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高切割試樣的質量。該機分手動和自動切割。大容積的切割完，更便于切割者使用，是大專院校、工廠企業金相試驗設備的理想之選。
二、主要技術參數
最大切割直徑 | 100mm |
進刀深度跟蹤 | 液晶數顯 |
平臺Y向移動 | 275mm |
工作臺尺寸 | 310*290mm |
夾持臺規格 | 夾具臺分左右，中央切刀口 |
切割方式 | 手動/自動 |
送給方式 | 任意調節（手，自兩用） |
切割速度 | 最大為0.25mm/s,自動切割方式可以選擇：間歇式切割（金屬工件）與連續切割（非金屬工件） |
進刀距離 | 根據需要設定 |
復位方式 | 自動復位 |
冷卻系統 | 自動水冷 |
水箱容量 | 60L |
主軸轉速 | 2300r/min |
電機功率 | 3KW |
外形尺寸 | 910*750*600mm |
電源 | 三相四線380V50Hz |
重量 | 約160kg |
三、配置清單
產品附件 | 單位 | 數量 | 備注 |
水箱 | 個 | 1 | |
水泵 | 臺 | 1 | |
防銹潤滑液 | 桶 | 1 | 2.5L |
砂 輪 片 | 片 | 2 | 350*2.5*32mm |
管夾 | 個 | 2 | 13mm-19mm各2個 |
管夾 | 個 | 1 | 32mm 各1個 |
扳手 | 把 | 1 | 12-14mm |
扳手 | 把 | 1 | 24-27mm |
扳手 | 把 | 1 | 36mm |
進水管 | 根 | 1 | |
排水管 | 根 | 1 | |
技術文件 | 產品說明書1份 產品合格證1份 | ||
