一、 產品概述

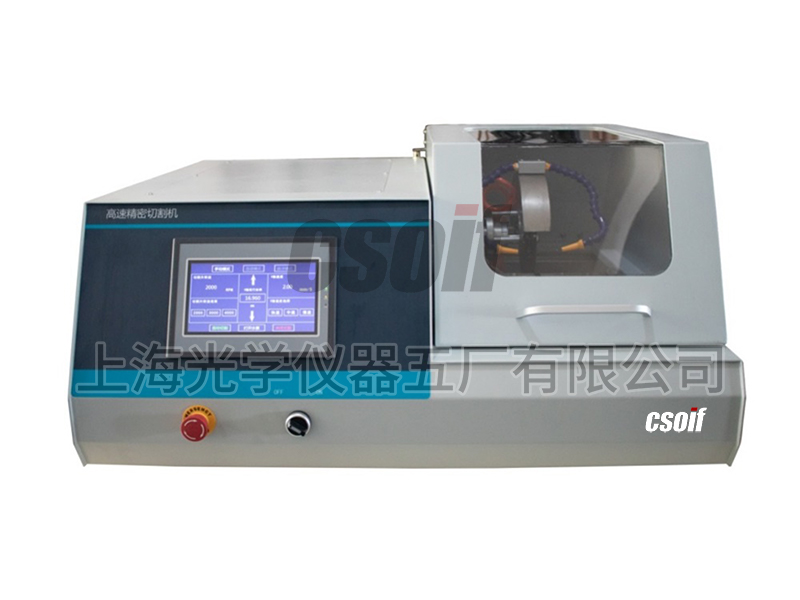

HQG-200D高速精密切割機采用觸摸屏與PLC控制，性能穩定，能實時顯示切割參數；Y軸自動進給切割，定位精度高，調速范圍大，切割能力強；切割室采用全封閉式結構，透明防護罩供切割時觀察；配備循環冷卻系統，切割后的試樣表面光亮、平整，無燒傷；特別適用于對金屬、電子元件、陶瓷材料、晶體、硬質合金、巖礦、混凝土、有機材料、生物材料（齒、骨）等材料進行精密的無變形切割，是臺式自動精密切割理想之選。
二、 主要功能和特點
1. 采用觸摸屏控制和顯示，操作簡便，清晰直觀。
2. PC材質的可視透明窗設計，讓切割過程一目了然。
3. 雙層防護結及安全門開關設計，使切割過程更安全。
4. 支持無極調速或三檔調速模式，調速更方便。
5. 具有多種切割模式可供選擇，可滿足用戶的不同切割需求。
6. 多層過濾循環供水系統，避免切割時樣品表面發熱，節約用水量。
7. 配有快速夾具，安裝工件更加快速方便。
8. 夾具和工作臺采用鋁合金和不銹鋼材質制作，更經久耐用。
9. 可以存儲100多組切割工藝參數，便于快速調用
10. 急停按鈕可以方便快捷立即停止操作，更加安全
三、主要技術參數
電機功率 | 1500W |
切割能力 | Φ60mm |
Y軸行程 | 260mm |
切割片規格 | Φ200×1.0×Φ32mm |
切割平臺尺寸 | 225×320mm |
切割片轉速 | 500-5000rpm |
切割?yuàn)A具 | 快速夾具（304材質） |
橫向夾持寬度 | 225mm |
縱向夾持長度 | 150mm |
切割方式 | 主軸Y向自動進給（切割完成自動歸位）、手動進給、脈沖進給（切割完成自動歸位） |
自動進刀速度 | 0-180mm/min(調節步長為0.01mm) |
手動進刀速度 | 0-600mm/min(調節步長為0.01mm) |
操作方式 | 觸摸屏 |
冷卻方式 | 水冷 |
設備尺寸 | 830×810×410mm |
重量 | 130KG |
輸入電源 | 單相AC220V，50Hz |
四、配置清單
產品附件 | 單位 | 數量 | 備注 |
水箱 | 臺 | 1 | |
金剛石砂輪片 | 片 | 1 | Φ200mm |
扳手 | 把 | 1 | 13#-15# |
扳手 | 把 | 2 | 17#-19# |
內六角扳手 | 把 | 1 | 8mm |
內六角扳手 | 把 | 1 | 6mm |
技術文件 | 產品說明書1份 產品合格證1份 | ||
