產品簡介：
雙軸光電自準直儀系列產品，是一款電子自準直儀結合了電子目鏡技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術，可同時對X、Y兩個方向的角度進行測量，提供高精度測量有1秒、0.5秒、0.3秒等精度。具有易便攜、高精度、高穩定性等一系列優點。

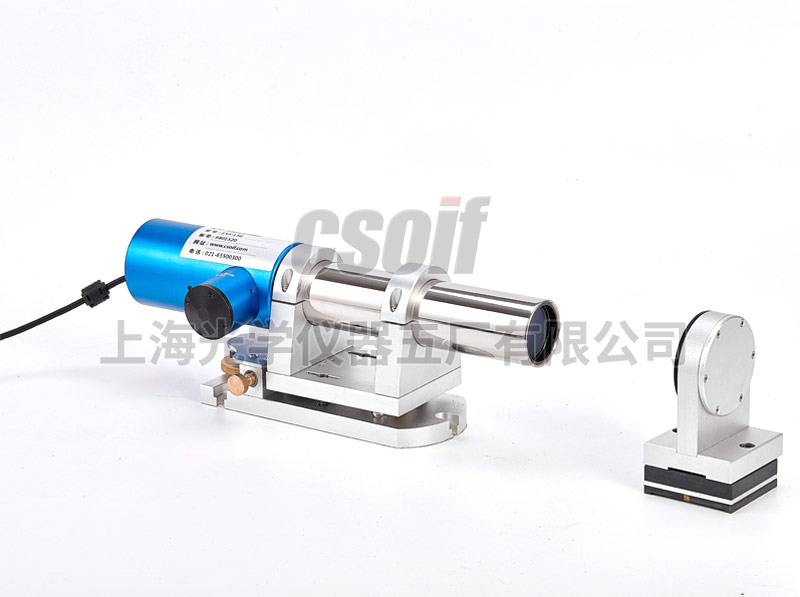

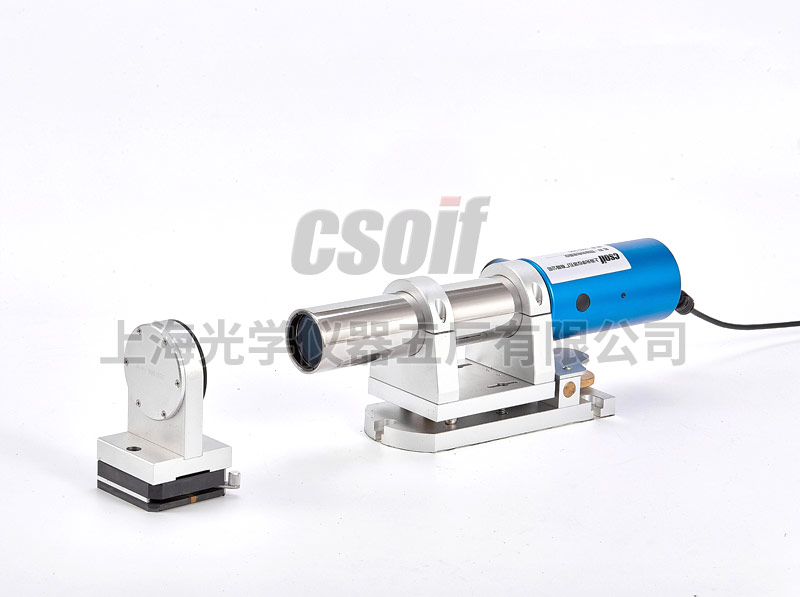

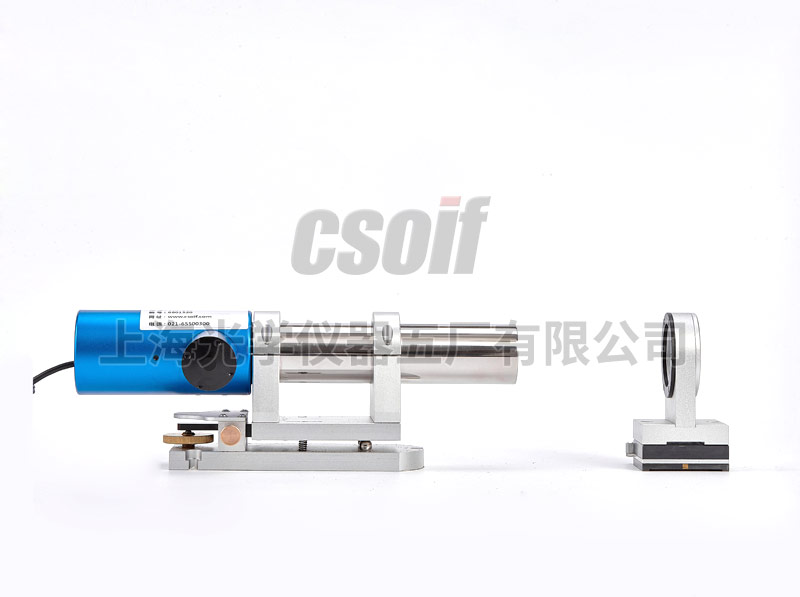

雙軸光電自準直儀由電子讀數頭、物鏡管、底座、反光鏡、控制測量軟件等構成。運行于顯示控制器的測量軟件可顯示電子目鏡及測量數據，主機采用USB2.0連接、采用半導體LED光源使用壽命長，LED具有發光效率高和發熱量小的一系列優點并可將數據保存為Excel兼容格式；產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
產品特點：
☆雙軸X、Y同時測量，方便高效
☆實時電子目鏡技術，避免了人眼瞄準誤差
☆高分辨率光電探測器，確保測量精度
☆長壽命LED燈源系統，經久耐用
☆多種測量軟件以及配件滿足不同測量需要
☆自動計算誤差，自動描述曲線
☆多種精度多種規格可選，適合多種需求
典型應用：
☆精密機械安裝定位
☆機械產品直線度、平面度、垂直度、平行度等精度保障
☆精密旋轉臺檢測
☆航空航天光學產品裝配及調整
☆物理及光學實驗室
技術規格：
| 0.1秒系列 | 1X5-30G（0.1") | 1X5-30DG（0.1") | 1X5-50G（0.1") | |
| 物鏡焦距: | 300mm | 300mm | 300mm | 500mm |
| 物鏡口徑: | 48mm | 48mm | 50mm | 50mm |
| 光源類型: | 進口半導體LED光源 | |||
| 測量距離: | 0-30M | 0-30M | 0-30M | 0-50M |
| 探測器: | 高精度光電傳感器 | |||
| 顯示分辨率: | 1″、0.1″、0.01″、0.001″、0.0001″可調(arc sec. 角秒) | |||
| 視場范圍(X、Y): | 2200*1800″ | 1900*1400″ | 4000″*3000″ | 1100*850″ |
| 儀器精度(中心): | 0~±60″ ≤±0.1″ | 0~±100″ ≤±0.1″ | 0~±100″ ≤±0.1″ | 0~±100″ ≤±0.1″ |
| 0~±600″ ≤±0.5″ | 0~±600″ ≤±0.5″ | 0~±1000″ ≤±0.5″ | 0~±400″ ≤±0.5″ | |
| 測量頻響: | ≤30HZ(Hz TYP.) | |||
| 接口 : | USB | |||
| 電腦系統要求: | WIN7或WIN7以上，64位系統 | |||
| 外形尺寸: | 388×135×125mm | 388×135×125mm | 388×135×125mm | 595×150×135mm |
| 重量: | 5.0kg | 5.0kg | 5.0kg | 5.5kg |
標準配置：
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 雙軸光電自準直儀主機 | 臺 | 1 | |
| 2 | 二維調節底座 | 套 | 1 | 已裝在主機下面 |

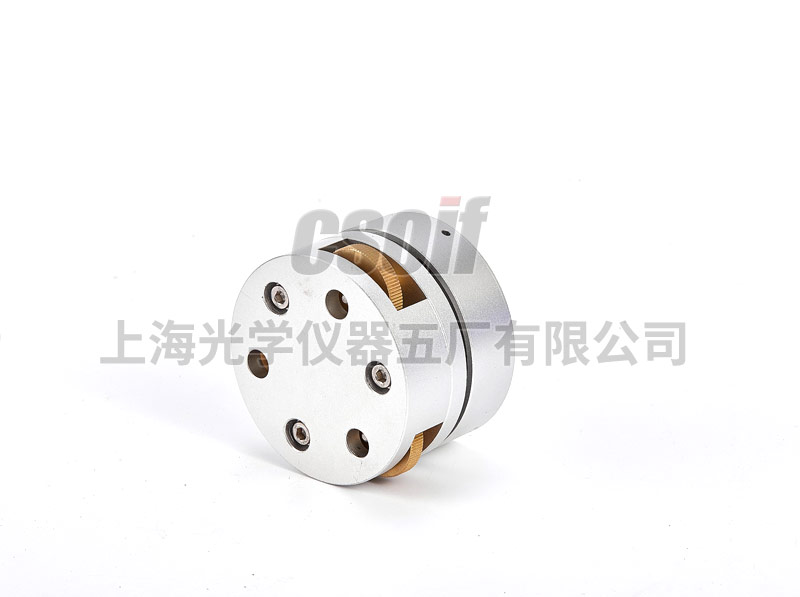

| 3 | 標準反射鏡 | 個 | 1 | |
| 4 | USB數據傳輸線 | 根 | 1 | |
| 5 | 自準直儀控制軟件 | 套 | 1 | (含直線度測量模塊） |
| 6 | 儀器箱 | 個 | 1 | |
| 7 | 合格證保修卡 | 份 | 1 |
選配產品：
1.磁性底座

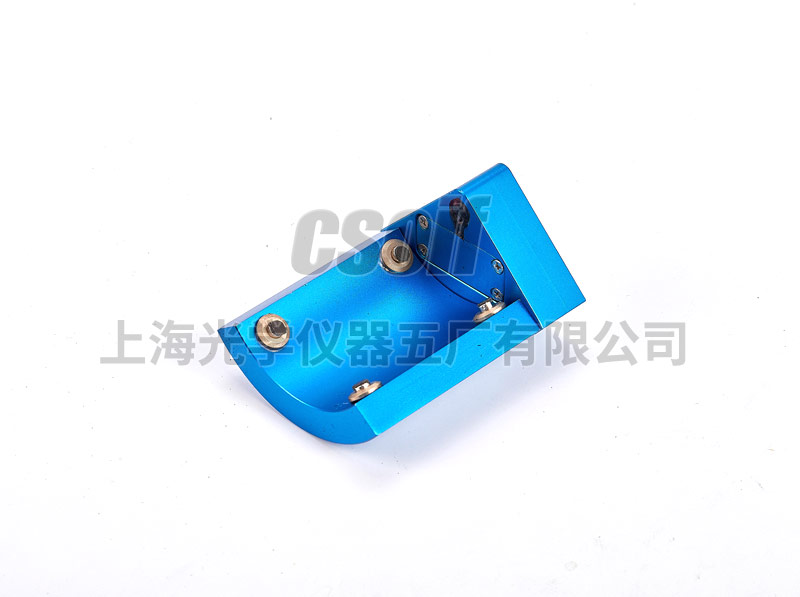

2.光學直角器
3.激光輔助找像器
4.金屬多面棱體
5.可調橋板（測量平臺的平面度專用）
6.精密三角架
7.平行度/垂直度誤差分析模塊
8.平面度誤差分析模塊
9.轉臺誤差分析模塊
