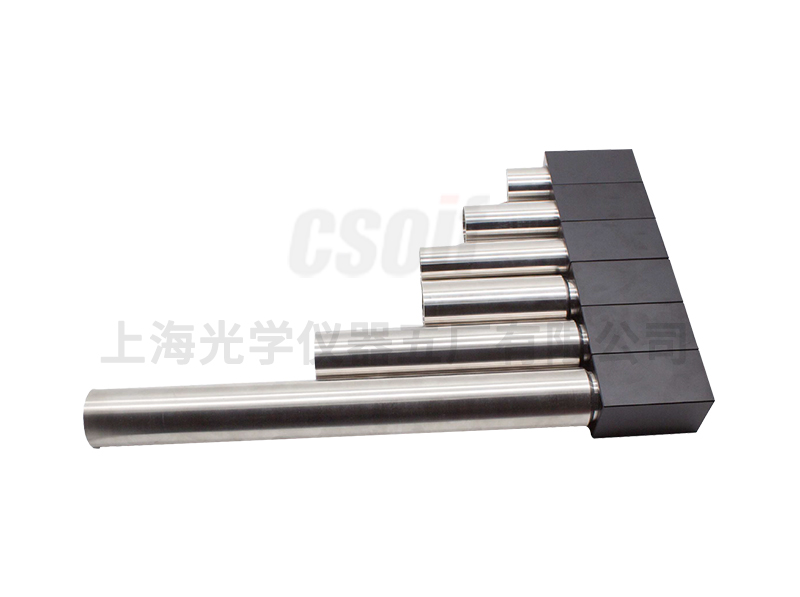

5W系列低成本電子平行光管/準直望遠鏡結合了我公司電子目鏡技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術。
5W-電子平行光管由電子讀數頭和物鏡管構成。運行于顯示控制器的望遠鏡軟件可顯示電子目鏡及電子分劃板;系列產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成各種光學測量應用，是光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
產品適用：
| ◎可作為平行光管或電子望遠鏡使用 | ◎?qū)崟r(shí)視頻影像顯示 |
| ◎電子目鏡技術及多種可選擇的電子分劃板 | ◎全數字信號處理 |
| ◎高分辨率圖像傳感器；長壽命LED光源 | ◎即插即用USB接口 |
| ◎小型化設計 | ◎豐富的測量配附件 |
技術參數：
| 參數 | 5W-F100 | 5W-F150 | 5W-F200 | 5W-F300 |
| 信號獲取范圍 | 7600″ | 5000″ | 3800″ | 2400″ |
| 望遠鏡分辨率 | 0.1″ | |||
| 焦距 | 100mm | 150mm | 200mm | 300mm |
| 物鏡口徑 | 38.1mm | |||
| 最小反射面 | φ3mm（K9材質未鍍反射膜） | |||
| 光源類型 | LED (中心波長 λ=630nm) | |||
| 探測器 | 高分辨率圖像傳感器 | |||
| 目鏡 | 電子目鏡 (可同時顯示多個像) | |||
| 計算機接口 | USB 3.0 | |||
| 測量頻響 | 25Hz | |||
| 測量距離 | ≥10m | |||
